A.Perkakas dan Alat Ukur TJKT
perkakas dan instrumen yang digunakan berhubungan dengan bidang telekomunikasi dapat dikelompokkan menjadi 3 jenis :
1. Perkakas Manual
a. Tool kits
Alat bantu yang diperlukan dalam pembuatan dan atau reparasi sistem telekomunikasi, ada berbagai macam jenis. Peralatan ini kebanyakan adalah peralatan tangan dan bentuknya relatif kecil.
Seperti yang terlihat pada gambar, tool kit tersebut dalam istilah asingnya disebut Network Maintain encer Kit, dengan merek dagang Eclipse Model 500-006. Secara lengkap, peralatan yang ada pada tool kit terdiri dari:
1. IC extractor
2. Folding hex wrench
3. 6" adjustable wrench
4. 6" forceps
5. Inspection mirror
6. Mini-flashlight
7. Desoldering pump
8. 5" diagonal cutter
9. 5" snipe nose pliers
10. Wire stripper (AWG 30-20)
11. Modular plug crimper
12. Rotary coax stripper
13. Coax crimper
14. Assorted screwdrivers
15. Soldering iron (operates at 120V AC)
16. Zipper bag.
b. Meter Beroda (Measuring Wheel)
•Meter beroda adalah alat ukur yang menggunakan roda. Jika roda berputar, maka secara otomatis jarak yang telah dilalui roda dapat diketahui panjangnya. Keunggulan; kemudahan dalam mengukur jarak dengan mengikuti lekukan permukaan tanah. Terdapat 2 jenis
1) meter beroda pengukur jarak pendek
•>mengukur jarak hingga 3 km
2) meter beroda pengukur jarak jauh
•>mengukur jarak lebih dari 3km karena roda lebih besar
•Spesifikasi yang ditawarkan adalah sebagai berikut:
a. Keakuratan pengukuran hingga kurang lebih 1” untuk setiap pengukuran 30 meter sesuai dengan kondisi lapangan
b. Pengukuran jarak dapat dilakukan mencapai hingga 3000 m
c. Perangkat roda ringan dan akurat
d. Jumlah angka penghitung 5 digit
e. Pengaturan dan pembacaan mudah dilakukan Untuk pekerjaan seperti, menghitung kebutuhan kabel telepon dan tanah yang harus digali untuk penanaman kabel, meter beroda ini sangat ideal digunakan.
•Cara penggunaan meter beroda (measuring-wheel):
a. Menyiapkan meter beroda
b. Angka penunjuk diatur pada posisi awal nol
c. Gagang meter dipegang kemudian roda diletakkan di atas tanah.
d. Panjang gagang disesuaikan dengan kenyamanan.
e. roda dijalankan sesuai dengan lekukan tanah.
f. Hasil pengukuran dibaca dengan melihat pada angka penunjuknya.
2. Perkakas Elektrik
perkakas elektrik adalah perkakas otomatis yang bisa digunakan dengan tenaga daya listrik. Cara penggunaannya dari perkakas elektrik sendiri adalah dengan menyambungkan sambungan kabel listrik pada saklar, atau ada juga beberapa jenis perkakas elektrik yang menggunakan tenaga dari baterai. Jadi intinya, perkakas yang tidak menggunakan tenaga dari manusia, alias perkakas yang bisa bergerak otomatis, pastinya itu adalah perkakas elektrik.
a. Solder Rangkaian
Dalam membuat sebuah rangkaian, perlu adanya penyambungan antara dua titik komponen atau lebih. Penyambungan ini menggunakan timah solder sebagai bahan perekatnya. Penyolderan atau pematrian dapat dilakukan dengan mudah. Keterampilan-keterampilan ini bersifat dasar dan sederhana untuk dipelajari. Solder, adalah suatu campuran logam atau metal yang mempunyai titik-lebur relatif rendah. Hal ini digunakan untuk merekatkan komponen-komponen dengan papan rangkain, sehingga akan membentuk suatu gabungan rangkaian yang sesuai dengan gambar skematik. Timah solder tersedia dalam bentuk strand solder (kumparan berbentuk kawat), atau solder paste (timah solder yang dilekatkan ke luar dengan suatu penyemrot). Ada dua alat penyolderan berkategori dasar, yaitu: 'the standard soldering iron dan rework station'.
Besi solder seperti yang ditunjukan pada gambar di bawah ini, digunakan strand solder untuk menyolder komponen pada papan PCB. Sebuah spon basah dapat digunakan untuk membersihkan tip (ujung) besi. Spon tersebut harus dijaga supaya basah terus menerus, dan tip besi tersebut harus dibersihkan secara teratur.
Ada banyak perbedaan tipe solder yang tersedia, tergantung dari pekerjaan yang dilakukan serta temperatur yang dibutuhkan untuk penyolderan.
Selalu memastikan, bahwa: pucuk solder mempunyai suatu lapisan solder yang bagus, hal ini untuk mencegah oxidasi dan mengawetkan pucuk tersebut. Ketika bekerja dengan pucuk solder, maka akan tenjadi perubahan warna. Secara sederhana, beberapa strand solder akan kelebihan panas, dan hal tersebut perlu dibersihkan dengan spon, supaya kotoran yang melekat menjadi hilang. Tujuannya adalah untuk memastikan bahwa: pucuk solder akan bertahan lama. Sekarang ini solder semakin canggih, mulai dari yang berupa logam panas, uap panas (blower), bahkan ada yang menggunakan paduan blower dan ultrasonik yang dikendalikan dengan komputer untuk mendapat temperatur yang tepat dan solderan yang rapi serta akurat.
Solder yang banyak digunakan adalah solder dengan ujung besi atau tembaga. Penggunaannya bergantung kepada jenis pekerjaan, karena ada beberapa pilihan ujung solder.
Lihat contohnya pada gambar dibawa ini

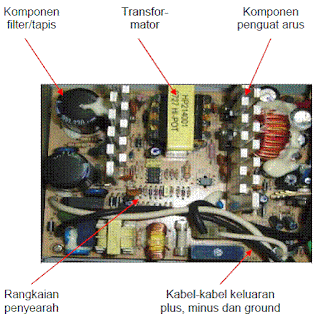

b. Power supply
3. Peralatan Ukur
a. multimeter
- pengukur arus tegangan
- untuk mengetahui sambungan penghantar apakah putus apakah tidak

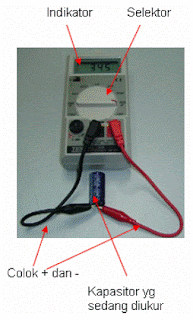

b. kapasistansi meter
Digunakan untuk mengukur besar kapasistansi pada suatu bahan atau sebuah kapasitor. kapasitor dalam sistem komunikasi berfungsi sebagai komponen osilator atau sebagai pembangkit frekuensi.
4. alat pengukur frekuensi
a. Frequency counter
Frequency counter atau yang lebih dikenal sebagai pencacah frekuensi mempunyai fungsi untuk mencacah frekuensi yang dihasilkan oleh suatu osilator, atau oleh pembangkit frekuensi (signal generator). Dengan kata lain, alat ini dipakai untuk mengetahui atau mengukur nilai frekuensi yang dihasilkan.
Biasanya frekuensi kerjanya antara 10 Hz sampai 3 GHz.
Hal-hal yang perlu diperhatikan dalam penggunaan:
1) Pastikan bahwa frekuensi yang akan dicacah (counter) sudah terhubung dengan input alat ukur.
2) Perhatikan tombol rentang frekuensi yang dicacah agar pembacaan mudah dilakukan.
3) Apabila pencacahan menunjukkan overflow (melebihi) dari yang seharusnya, maka: pindahkan atau tekan tombol batas yang lebih tinggi.
b. Function waveform generator
Piranti ini biasanya mengeluarkan bentuk gelombang yang berbeda-beda, seperti: gelombang kotak, gergaji, maupun sinus, tergantung mana yang diinginkan. Semakin besar range frekuensi yang dihasilkan oleh piranti, maka akan semakin mahal pula harganya. Piranti ini biasanya mampu mengeluarkan besar frekuensi 15 MHz dengan bentuk gelombang kotak, sinus, maupun gigi gergaji, noise, ramp (segitiga), dan sebagainnya.
Penggunaan:
Sebagai sumber pembangkit gelombang.
Sebagai sumber gelombang dapat dipakai untuk pengujian sistem, seperti: untuk menghitung penguatan, respon (tanggap) penguat, untuk pemicuan, dan sebagainya.

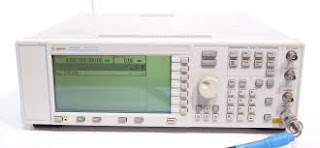

c. Analog rf signal generator
Analog RF signal generator merupakan sebuah piranti yang dapat membangkitkan sinyal RF analog.
d. Osiloscope
Osiloscop merupakan alat ukur yang dapat digunakan untuk melihat bentuk gelombang listrik yang ada pada rangkaian yang telah dirancang. Dari bentuk gelombang itu dapat dijadikan sebagai dasar bagi pengukuran tegangan gelombang. Di samping itu, osciloscope dapat digunakan untuk mengukur perioda suatu gelombang.
Dengan diketahui nilai perioda, maka: dengan rumus T=1/f, selanjutnya bisa diketahui besarnya frekuensi yang terukur.
Osiloscope digital mempunyai keunggulan dibandingkan dengan osiloscope analog terletak pada mudahnyanya hasil pengukuran yang dibaca pada layar LCD.
Kelebihan; kemampuan untuk merekam gambar hasil pengukuran
B. Perangkat Penguji TJKT
1. Perangkat Uji
a. Logic analyser
Logic Analyser, digunakan untuk memonitor maupun untuk mendiagnose sinyal digital yang lebih dari satu titik dan terus-menerus.
Sebagaimana namanya, logic analyzer dipakai untuk menganalisis rangkaian digital. Fungsi yang dapat dilakukan adalah, seperti oscilograf yang real-time (waktu yang sama), dengan kemampuan frekuensi 100 MHz. Piranti semacam logic analyzer dapat bekerja tidak hanya dalam penyimpanan standar, tetapi juga pada kondisi real-time.
Piranti logic analyzer ini cocok untuk mengamati sinyal periodik seperti pada osciloscope dan plug and play. Biasanya, dilengkapi pula dengan perangkat lunak yang dapat tersambung dengan windows, serta USB 2,0 agar dapat berkomunikasi dengan komputer.
b. Optical spectrum analyzer
Optical spectrum analyser merupakan sebuah instrumen yang digunakan untuk mengukur defraksi sebuah sinyal yang dihasilkan dari berbagai komponen optik, penguatan, lampu LED, DFB laser, dan Fabry-Perot laser. Optical spectrun analyser menyediakan pengukuran daya optic berbanding dengan panjang gelombang, serta fungsi lanjut dari hasil pengukuran dan karakteristik optik itu sendiri.
c. Gsm test
GSM test merupakan piranti yang digunakan untuk menguji sinyal radio GSM. Piranti ini sangat berguna untk menguji adanya kesalahan pada gelombang modulasi GSM pada sebuah piranti komunikasi GSM, seperti Handphone maupun piranti lainnya. Instrumen ini dapat juga digunakan untuk menganalisis yang sekaligus untuk mengetahui daya yang dipancarkannya.
d. Cdma mobile test
CDMA mobile test juga seperti halnya pada GSM test, yaitu merupakan piranti yang berfungsi untuk mengukur sinyal CDMA yang dihasilkan oleh sebuah piranti komunikasi mobile. Piranti ini harus mempunyai akurasi yang tinggi, dengan kemampuan pengujian sistem yang tinggi. Selain itu harus kompatibel dengan sistem yang ada, seperti: phone CDMA analog dan IS95. Piranti ini harus bisa menguji telephone mobile AMPS, NAMPS, dan TAC yang merupakan telepon analog.
2. Penguji kabel dan antena
Piranti untuk menguji kabel dan antena biasanya dalam bentuk yang dapat dijinjing. Sebagimana namanya, alat ini mampu untuk mengukur berbagai karakteristik yang berkaitan dengan kabel, terutama pada saat dialiri sinyal listrik. Piranti jenis ini ideal untuk pengukuran nisbah gelombang tegak (standing wave ratio=SWR), kerugian kabel, dan melokasi titik-titik pada kabel di mana terjadi kerusakan. Di samping itu piranti ini sekaligus dapat dipakai untuk pengukuran antena. Untuk dapat menjangkau pengukuran yang memadai, maka piranti dirancang agar bisa mempunyai rentang 25 MHz sampai dengan 4 GHz. Dengan frekuensi setinggi ini dapat meliput rentang frekuensi GSM, CDMA, bluetoth, dan sebagainya.
Dalam kenyataannya, piranti yang dirancang ini sangat cocok untuk pelayanan wireless, perancang dan pengelola jaringan, sehingga bisa digunakan untuk memelihara dan mencari kerusakan sistem komunikasi wireless.
3. LAN tester (kabel tester)
LAN TESTER digunakan untuk memeriksa benar tidaknya sambungan kabel. Untuk tipe straight, jika benar maka lampu LED (Light Emitting Diode) 1 sampai 8 berkedip. Pada gambar ditunjukkan satu jenis penguji kabel LAN. Dalam gambar, dari bawah ujung kabel UTP yang sudah dipasangi konektor dan berhasil dengan baik (urutan pewarnaan pin-nya ikut standar) menunjukkan suatu keadaan bahwa urutan pin tersebut adalah standar. Apabila ada penunjukkan yang tidak standar, coba perhatikan urutan warna pin-nya. Untuk urutan yang tidak standar tetap saja bisa, atau dapat dilihat bagaimana urutan tersebut, yang penting korespondensinya satu satu (khusus tipe straight).
4.Tang amper (Multi function clamp meter)
Tang Amper ini mempunyai beberapa fungsi yaitu: Untuk mengukur arus listrik tanpa memutus rangkaian (kabel), juga bisa difungsikan untuk mengukur tegangan listrik dan tahanan listrik.
5.SWR (Standing wave ratio) meter
Standing wave ratio disingkat SWR, kadang-kadang disingkat dengan nama VSWR (Voltage Standing Wave Ratio). Bila impedansi saluran transmisi tidak sesuai dengan transceiver, maka akan timbul daya refleksi (reflected power) pada saluran yang berinterferensi dengan daya maju (forward power). Interferensi ini menghasilkan gelombang berdiri (standing wave) yang besarnya tergantung pada besarnya daya refleksi. Rumus:
6. E-Fieldmeter (Pengukur medan listrik)
E-Fieldmeter TYPE 704 ini digunakan untuk mengukur muatan elektrostatis pada suatu obyek, dimana hasil pengukuran tegangan potensialnya dinyatakan dalam ukuran volt.
tapi
Penggunaan:
1. Meter digunakan untuk mengetahui medan listrik atau elektromagnetik yang d
ipancarkan oleh pemancar.
2. Dengan diketahui kuat medan dapat diperkirakan jarak pancarnya, seperti sinyal televisi.
